Tanque de mezcla de champú químico pequeño Potencia de jabón Agitador de detergente de líquido Mezclador de máquinas de acero inoxidable industrial

Los agitadores mecánicos se utilizan ampliamente en:Producción sanitaria, Tratamiento de agua, unidades de investigación científica y alimentos y otras industrias de medios de alta viscosidad de acuerdo con las propiedades físicas, la capacidad y el propósito de agitación de diferentes medios,Se puede seleccionar el agitador correspondiente, que puede hacer que la mezcla de reacción se mezcle más uniformemente, lo que puede desempeñar un gran papel en la promoción de la velocidad de reacción y mejorar la eficiencia de producción.

Características:

La hoja del agitador de cinturón espiral es un cinturón espiral, y el número del cinturón espiral es de dos o tres, que se instalan en el tornillo en el centro del agitador.La inclinación del agitador del cinturón espiral determina el diámetro exterior del cinturón espiralPor lo general se opera en estado de flujo laminar y es adecuado para mezclar líquido de alta viscosidad y líquido cuasi plástico.



El agitador de doble eje de doble velocidad integra la dispersión de alta velocidad y la agitación fuerte de baja velocidad, y tiene un buen efecto de agitación para materiales de viscosidad media y alta y tixotrópicos.Según las características del material del cliente y los requisitos del proceso de producción, configuración razonable personalizadaTodo tipo de impulsor para que los clientes elijan.

En el proceso de rotación, maneja el material para hacer una rotación axial y una rotación radial, de modo que la mezcla y mezcla sea uniforme.Al mismo tiempo en el agitador alrededor con la tabla de raspado de tetrafluoronaLa pared del tanque y el fondo del tanque sin residuos de raspado de la pared. La placa de dispersión de alta velocidad media tiene una gran fuerza de cizallamiento bajo estado de alta velocidad y dispersa el material uniformemente en un corto tiempo.Soluciona completamente los problemas de efecto de mezcla y adhesión a la pared que el agitador tradicional no puede cumplir con los requisitos técnicos debido a su alta viscosidad y alta densidad..

Algunos agitadores comunes



Paddle de agitación en el marco

Apto para condiciones de flujo laminar de alta viscosidad Rango de viscosidad CP: 5000-30000



Paddle de agitación con cinturón doble

Apto para condiciones de flujo laminar de alta viscosidad

Intervalo de viscosidad CP: 5000-100000



Seis hélices de hoja recta

Adecuado para bajos y medianos

Viscosidad Condiciones de flujo turbulento Rango de viscosidad CP: 1-10000



Hélice de tres palas

Adecuado para bajos y medianos

Viscosidad Condiciones de flujo turbulento Rango de viscosidad CP: 1-5000



Cuchilla plegable plana

Adecuado para mediano a alto

Las condiciones de flujo turbulento/laminario de viscosidad

Intervalo de viscosidad CP: 5000-80000

Proceso de diseño

La raíz de un buen producto proviene del diseño

LTPM China calcula los parámetros principales del agitador y las especificaciones de configuración: revoluciones, tasa de flujo de agitación, gradiente de velocidad, fuerza de cizallamiento, tiempo de mezcla uniforme,Coeficiente de transferencia de masa gas-líquido Kla y otros parámetros principales a través de una gran cantidad de datos prácticos y teóricos durante 20 años para garantizar la agitaciónPara lograr el mejor efecto del proceso, la configuración no se desperdicia, y ganó los elogios de los usuarios.Mejorar la eficiencia energética y reducir el consumo de energíaEl producto tiene varias patentes de agitador.

LTPM China tiene una variedad de equipos experimentales de agitación.Puede proporcionar a los usuarios un gran número de diseños optimizados en combinación con experimentos de simulación de mecánica de fluidos CFD.



Determine el proceso del programa
1. Proporcionar información de diseño (contenedor, características del medio, proceso, etc.)

2Intercambio técnico

3Determinar el tipo de hoja, velocidad y tipo de sellado de acuerdo con los parámetros del proceso.

4. Calcular el tamaño de la hoja, la potencia y el tamaño del eje basado en los parámetros anteriores

5Determinar el diseño mecánico, como el método de instalación y la estructura del reductor.

6Basado en el plan final delante del dibujo de diseño

Cálculo de fórmulas teóricas

Veinte años de equipo profesional experiencia práctica más cálculo teórico

1.Cálculo del caudal de estimulación;

2- Mezcla el tiempo de forma uniforme.

3- Gradiente de velocidad.

4Velocidad lineal de la hoja, empuje de la hoja.

5- Fuerza de corte.

6Potencia, par, diámetro del eje, velocidad crítica.
7.Oxígeno disuelto: retención de gas, coeficiente de transferencia de masa gas-líquido Kla(S-1)

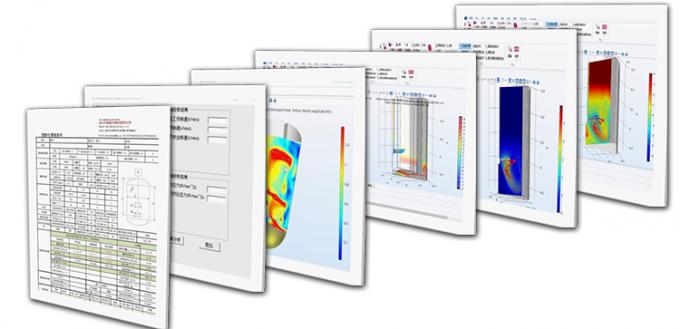

Simulación de CFD
La compañía tiene su propio software de simulación de CFD, que puede completar las condiciones de trabajo que no pueden ser completadas por el experimento.

La verificación de simulación se lleva a cabo de acuerdo con las condiciones de la demanda.

Verificación del equipo experimental
El equipo de prueba experimental de tamaño pequeño y mediano es probado y verificado por el experimento de agitación del cliente.

Varios cálculos de parámetros de software



Confirmar el esquema a través de la verificación de cálculo múltiple anterior

1Determinar la forma y el tamaño apropiados de la agitación de acuerdo con los resultados de cálculo del medio y el propósito de la agitación;

2Según los resultados del cálculo del tiempo de mezcla, la fuerza de cizallamiento y el empuje de la hoja, determinar la velocidad de rotación para lograr la agitación más eficiente;

3Si se requiere agitar con oxígeno disuelto, el diámetro de la hoja y la velocidad de rotación deben verificarse en función de factores tales como el contenido de gas, el coeficiente de transferencia de masa gas-líquido Kla (S-1), etc.

4De acuerdo con la determinación de las condiciones anteriores, la potencia de agitación y el diámetro del eje se determinan finalmente y se selecciona el reductor.

5Determinar el material de sellado y la estructura de acuerdo con el medio, presión, temperatura, velocidad y otras condiciones de trabajo.



Opción superior

1El reductor está equipado con un reductor de engranajes helicoidales de alta eficiencia, que es altamente eficiente y ahorra energía, con bajo ruido y pequeño tamaño.

2En baja velocidad, el sello mecánico estándar es el tipo de cartucho de sello mecánico con rodamiento y
Estos mecanismos son estables, tienen una larga vida útil, son fáciles de reemplazar e instalar y no requieren depuración profesional.

3El material del eje es preferiblemente acero de doble fase 2205 de alta calidad, que es de alta resistencia y
Asegúrese de que el eje sea estable.

4Los detalles de la estructura sanitaria están bien diseñados, y la configuración de la estructura sin callejones sin salida y fácil de limpiar está completamente considerada.
